Décoder les symboles sur une carte

Les cartes de navigation reposent sur un système de symboles normalisés qu’il est indispensable de maîtriser. Ces symboles sont définis par une convention internationale relevant de l’Organisation hydrographique internationale (OHI), que la majorité des pays, dont le Canada, s’efforcent de suivre.

Dans ce contexte, la Carte #1 du Service hydrographique du Canada (SHC) joue un rôle fondamental. Il ne s’agit pas d’une carte géographique, mais d’un document de référence qui présente l’ensemble des symboles utilisés sur les cartes marines canadiennes. Avec plus de 1300 symboles répartis sur plus de 130 pages, elle constitue un véritable dictionnaire visuel de la navigation. Elle est par ailleurs accessible gratuitement, ce qui en fait un outil incontournable pour tout navigateur.

Organisation de la Carte #1

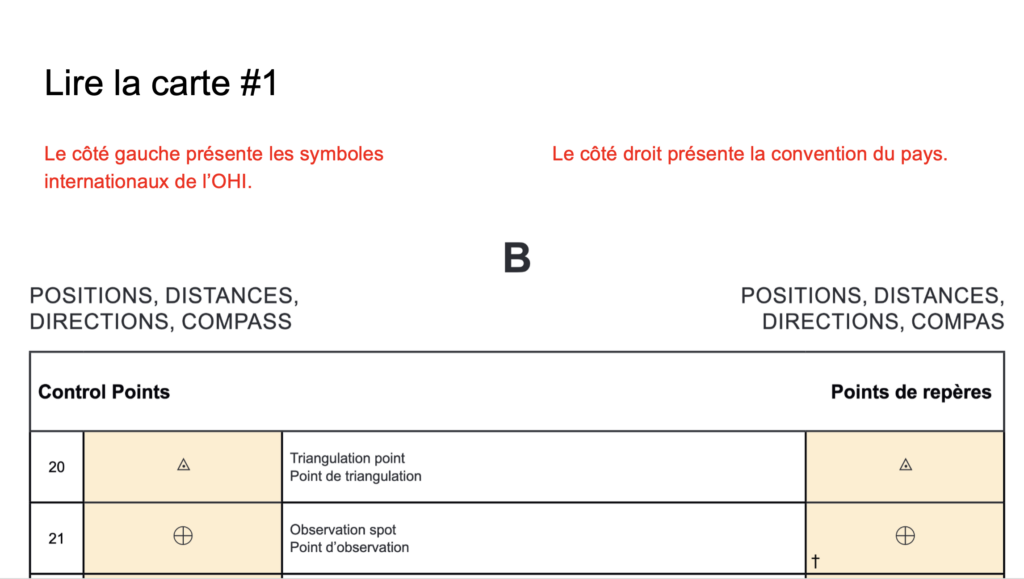

La Carte #1 est organisée de manière à faciliter la comparaison entre les standards internationaux et les pratiques canadiennes. Le côté gauche de chaque page présente les symboles définis par l’OHI, tandis que le côté droit montre leur équivalent canadien. Cette structure permet au navigateur de s’adapter plus facilement à des cartes provenant d’autres pays, dont les conventions sont souvent similaires, mais légèrement différentes.

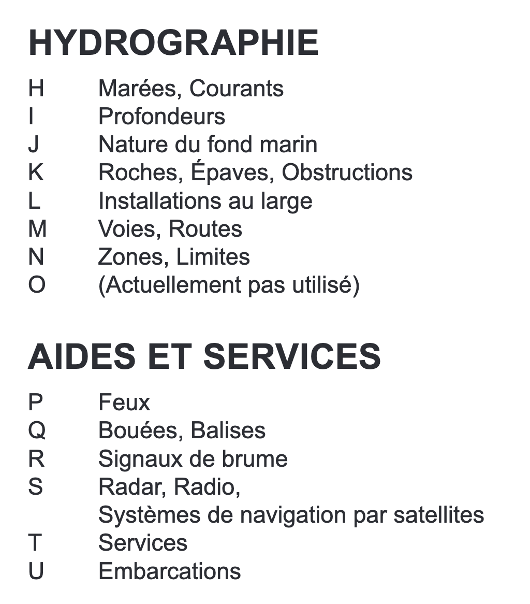

Les symboles sont regroupés par thèmes dans différentes sections identifiées par des lettres. Pour un navigateur débutant, certaines sections sont particulièrement importantes, notamment les sections H, I, J, K et Q. Les sections P, R et S deviennent plus pertinentes à un niveau intermédiaire. Ce texte du SHC peut aider.

Il est important de noter que la Carte #1 ne hiérarchise pas les symboles en fonction de leur importance pratique. L’apprenant doit donc faire un tri. Une approche efficace consiste à se concentrer en priorité sur les symboles qui se ressemblent ou qui sont susceptibles de prêter à confusion, plutôt que sur ceux qui sont intuitifs.

Les niveaux d’eau

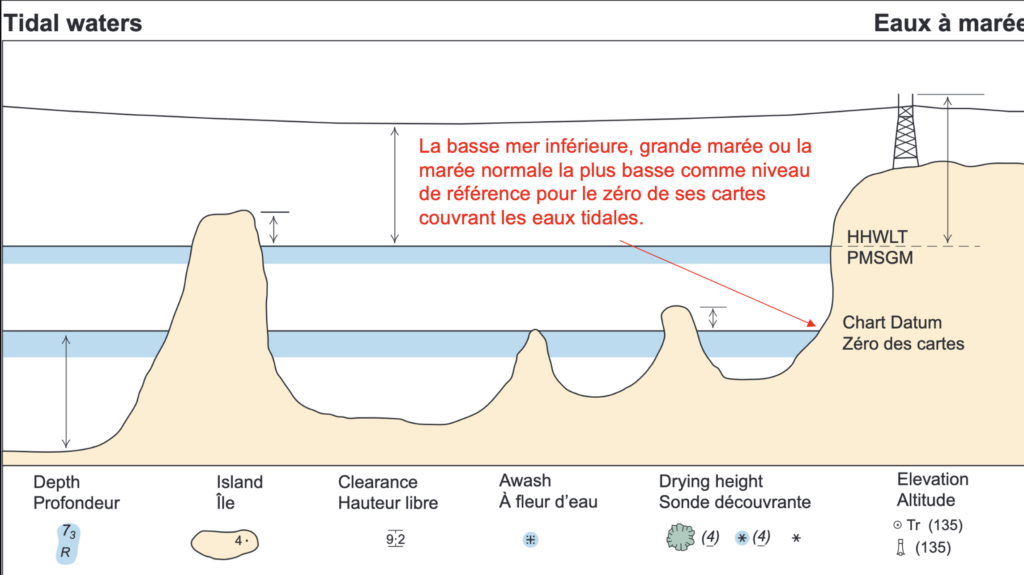

L’un des concepts les plus importants en navigation est celui du zéro des cartes. Comme le niveau de l’eau varie constamment en raison des marées et des conditions saisonnières, il est nécessaire de définir une référence fixe à partir de laquelle toutes les mesures sont prises.

Au Canada, deux conventions existent selon le type d’eau. Dans les zones soumises aux marées, le zéro des cartes correspond généralement à la plus basse marée normale, souvent appelée basse mer inférieure de grande marée. Dans les zones sans marées, une autre référence est utilisée.

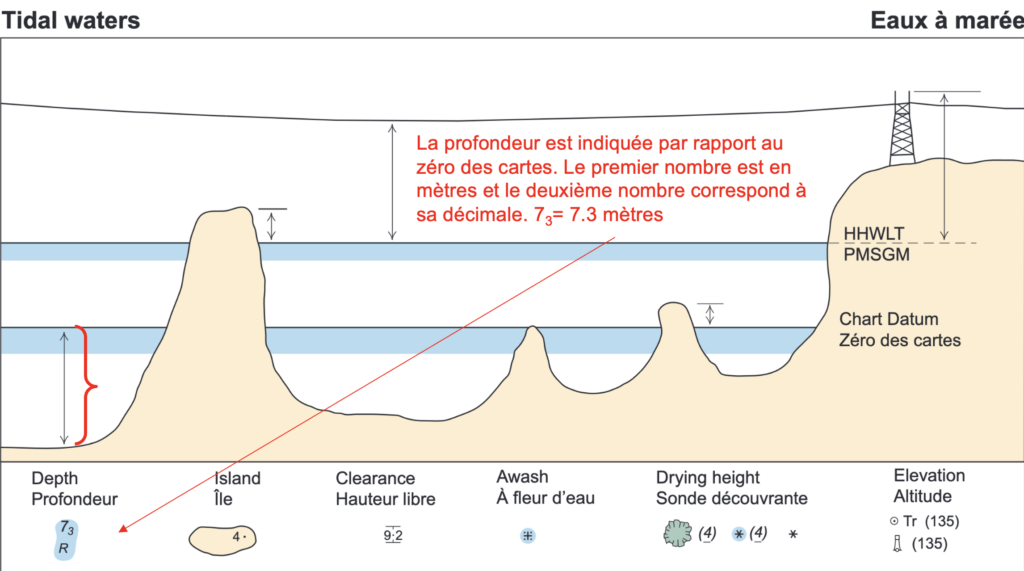

Ce choix a des conséquences directes sur l’interprétation des cartes. Les profondeurs indiquées sont mesurées à partir de ce zéro. Ainsi, une profondeur inscrite de « 7_3 » doit être lue comme 7,3 mètres au-dessus du zéro des cartes. Cela signifie que, sauf conditions exceptionnelles, l’eau ne sera pas moins profonde que cette valeur.

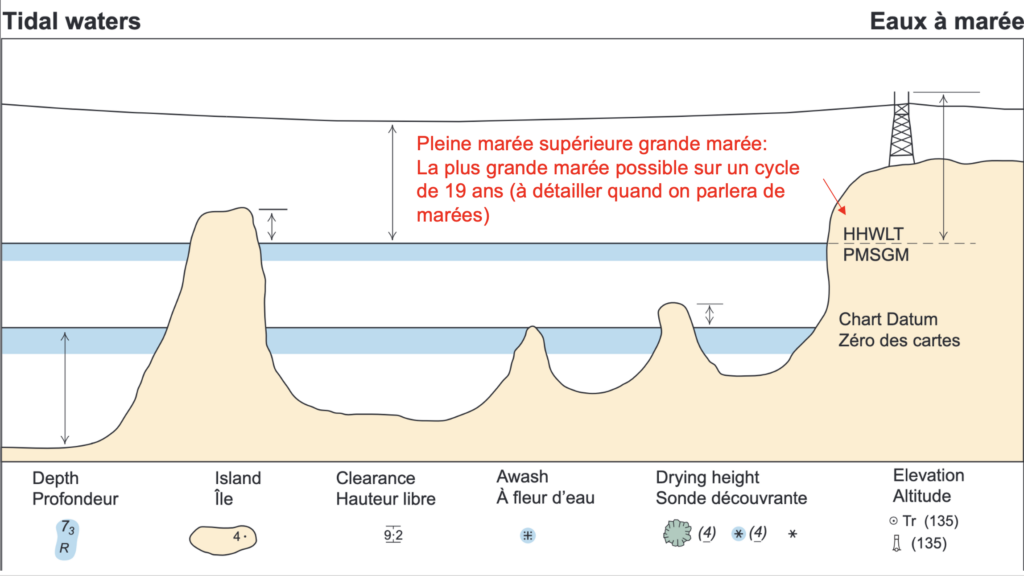

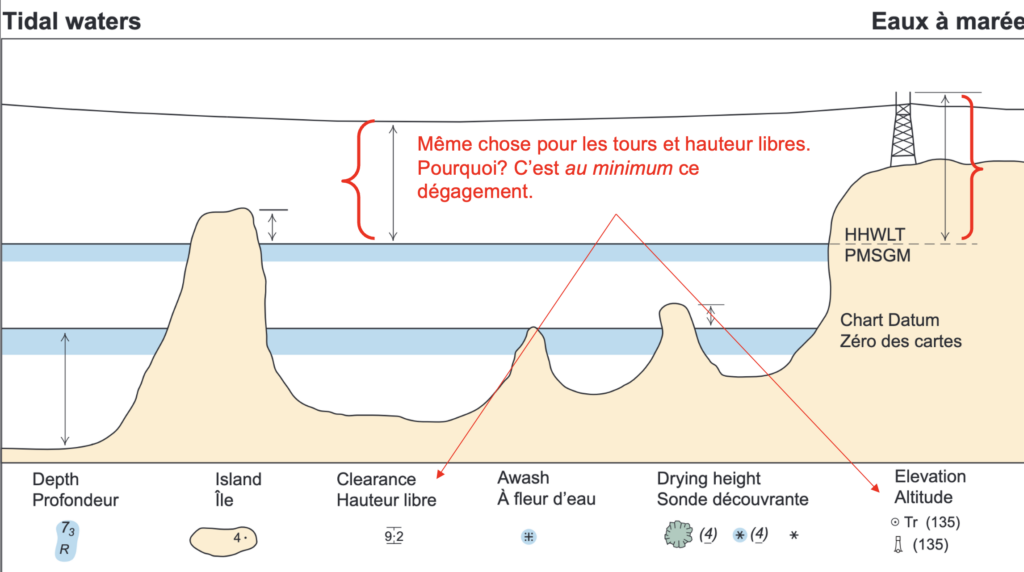

En revanche, les hauteurs libres, comme celles des ponts ou des structures, sont mesurées à partir d’un niveau d’eau élevé (pleine mer supérieure de grande marée). Cela garantit que le dégagement indiqué représente un minimum sécuritaire.

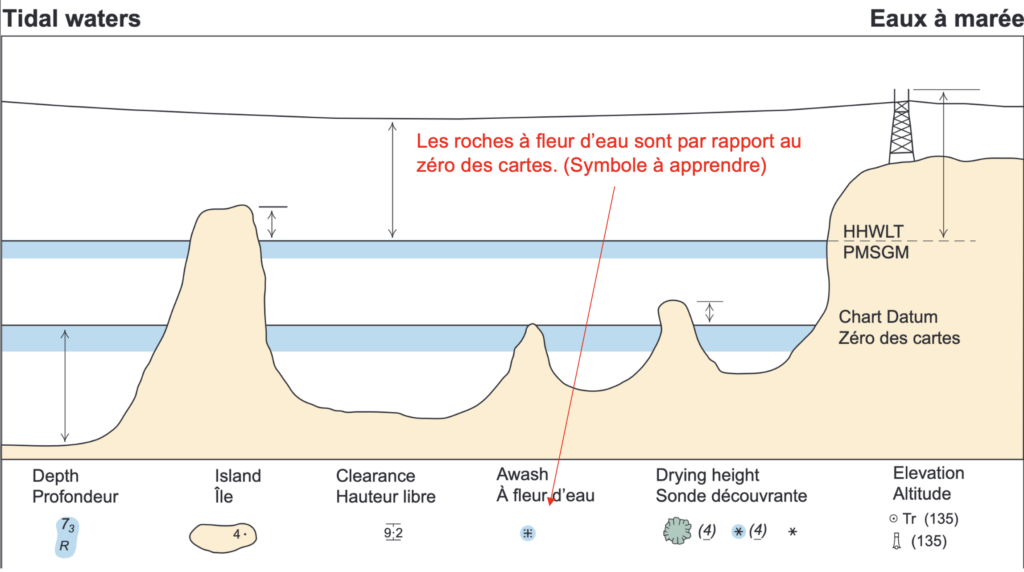

Roches, dangers et zones découvrantes

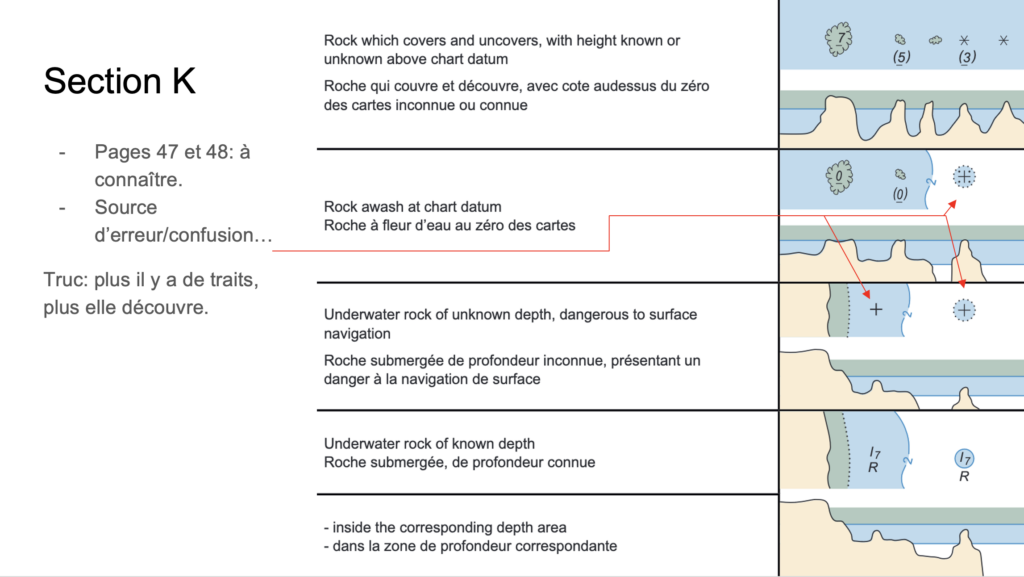

Les cartes marines utilisent une variété de symboles pour représenter les dangers liés au relief sous-marin. Parmi les plus importants figurent les roches à fleur d’eau, les roches découvrantes et les battures.

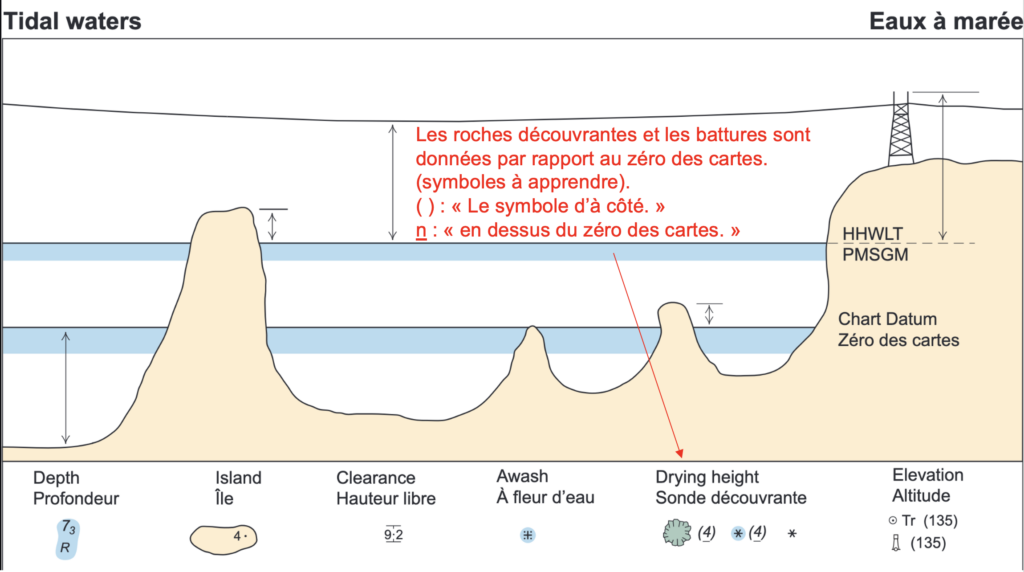

Les roches à fleur d’eau sont situées au niveau du zéro des cartes et peuvent représenter un danger constant pour la navigation. Les roches découvrantes, quant à elles, émergent à marée basse, mais peuvent être submergées à marée haute, ce qui les rend particulièrement insidieuses.

Les battures, souvent représentées en vert, correspondent à des zones qui découvrent partiellement ou totalement selon la marée. Leur interprétation dépend directement de la compréhension du zéro des cartes.

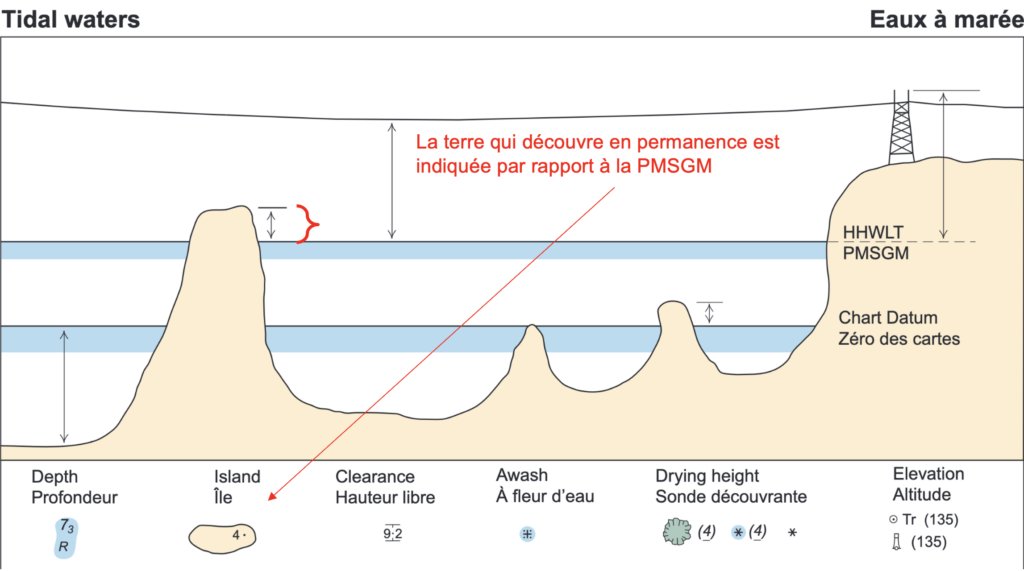

Une distinction importante doit être faite entre les symboles indiquant une hauteur au-dessus du zéro et ceux indiquant une profondeur en dessous (avec un trait de soulginement).

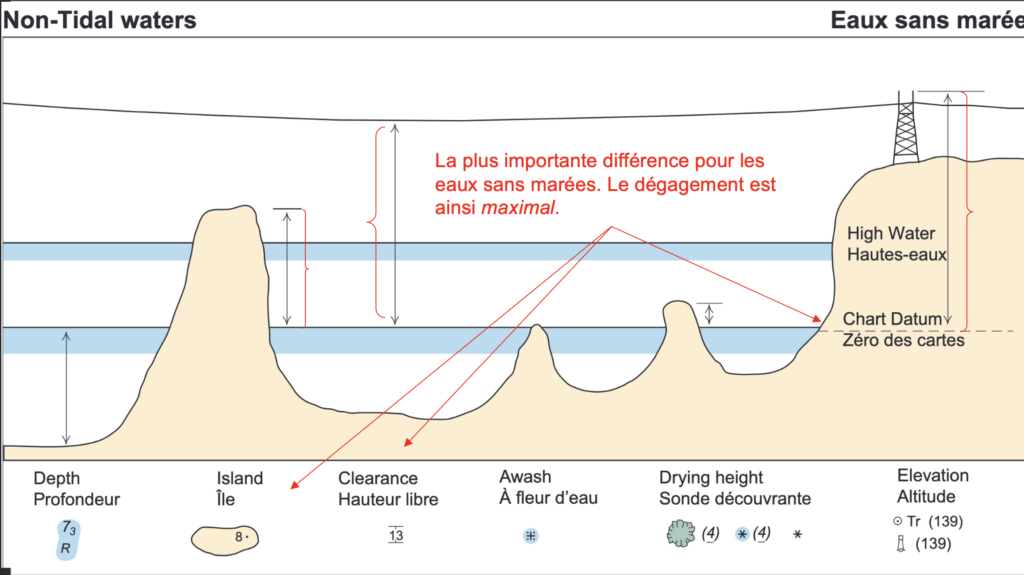

Eaux sans marées

Dans les eaux sans marée, la différence la plus importante est que toutes les sondes et tous les dégagements sont présentés à partir du zéro des cartes. En particulier, les terres en jaune et le dégagement d’air peuvent être inférieurs, car mesurés à partir du zéro des cartes. Cette différence est essentielle à comprendre, car elle change l’interprétation des dégagement d’air.

Les isobathes et la représentation des profondeurs

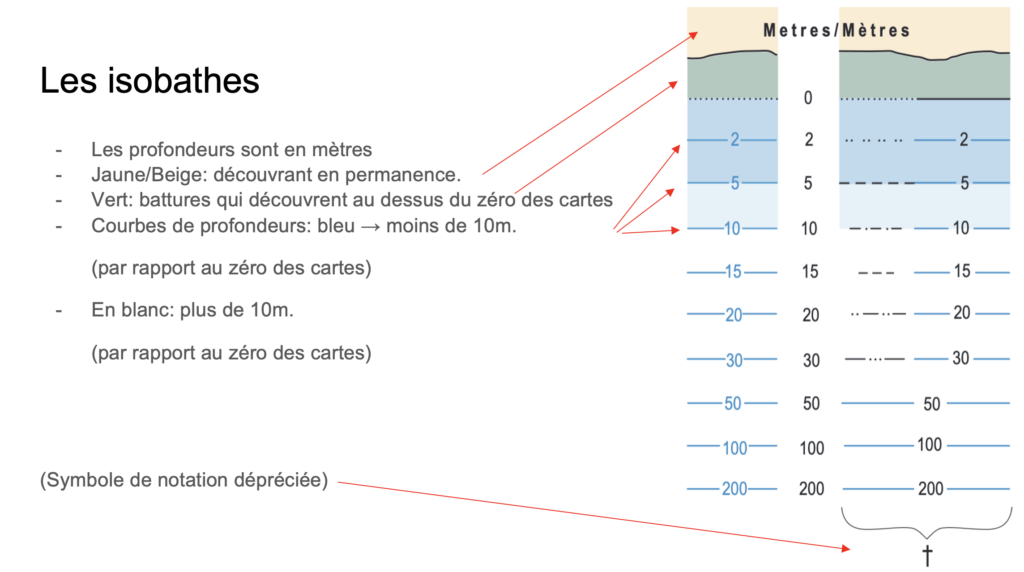

Les isobathes sont des lignes qui relient des points de profondeur égale. Elles permettent de visualiser rapidement la topographie sous-marine et d’identifier les zones dangereuses.

La représentation des profondeurs repose également sur un code de couleurs. Les zones en jaune ou beige correspondent à la terre ferme qui ne découvre jamais. Les zones vertes indiquent des surfaces découvrantes, tandis que les zones bleues représentent des eaux peu profondes, généralement inférieures à 10 mètres. Les zones blanches correspondent à des profondeurs plus importantes.

Les aides à la navigation : bouées et balisage

Les bouées et autres aides à la navigation sont essentielles pour se repérer et éviter les dangers. Le système de balisage repose sur des conventions de couleur et de forme qu’il faut connaître.

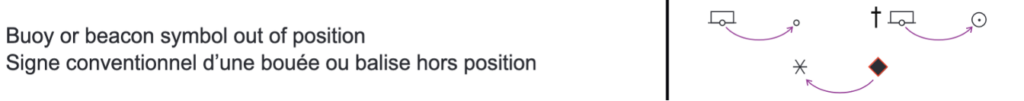

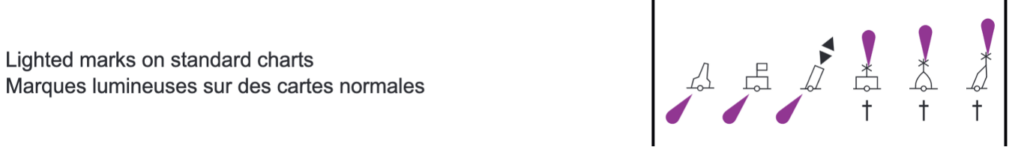

Sur les cartes, la position exacte d’une bouée est indiquée par un point. Lorsqu’une bouée est équipée d’un feu, cela est souvent représenté par un symbole distinctif, parfois décrit comme une « gouttelette mauve ». Dans les zones très chargées en informations, une flèche peut être utilisée pour indiquer la position réelle d’un symbole déplacé pour des raisons de lisibilité.

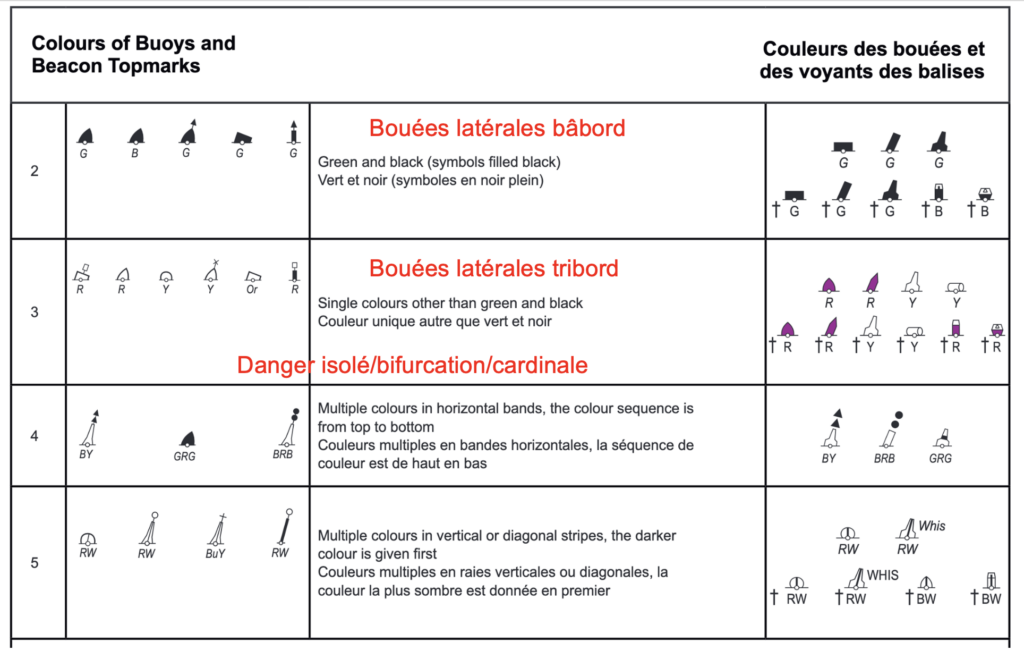

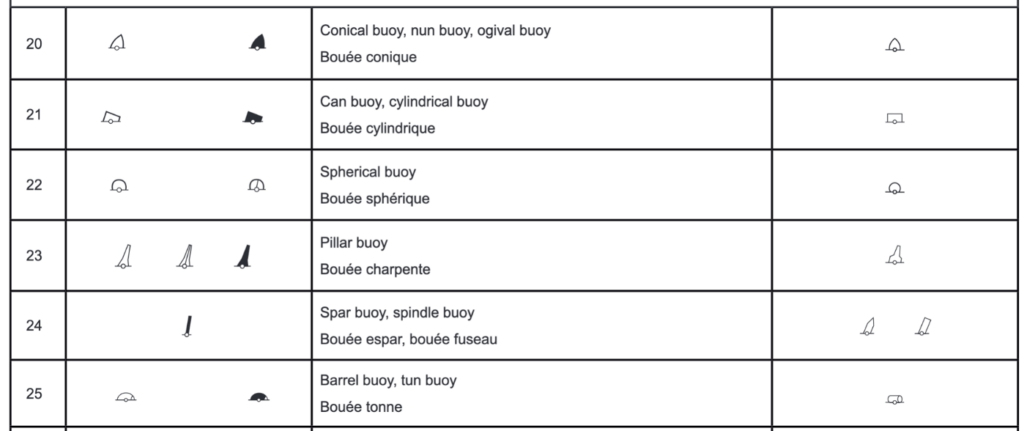

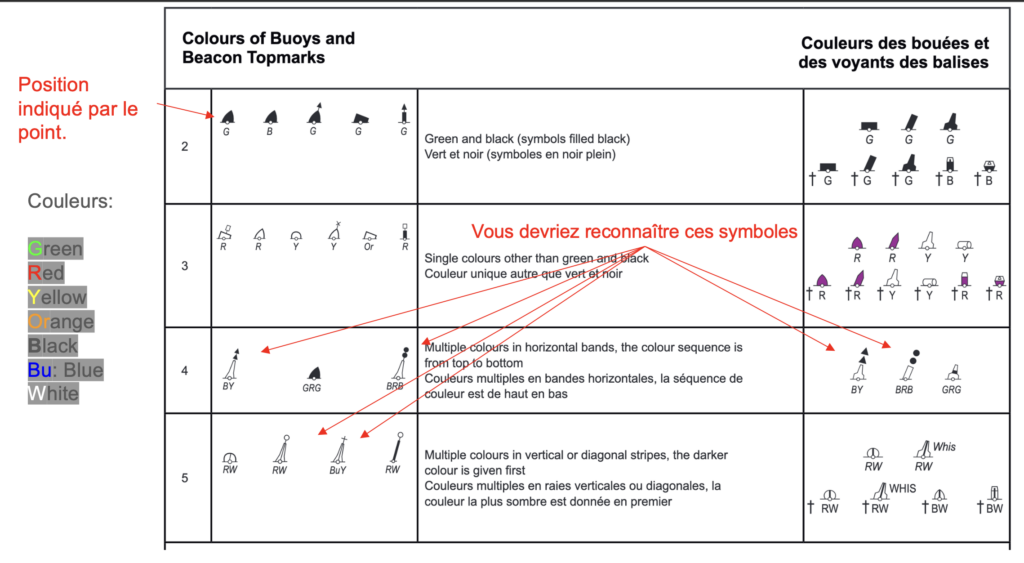

Finalement, c’est une bonne chose que de pouvoir distinguer la forme des bouées: charpente, cylindrique, ou espar. Les symboles sont résumés

Comprendre ce que signifient chaque bouée n’est pas l’objet de ce texte. Il est préférable de se référer au texte « Décoder et comprendre les bouées » pour bien comprendre leur sens.

Le bloc titre : une source d’information essentielle

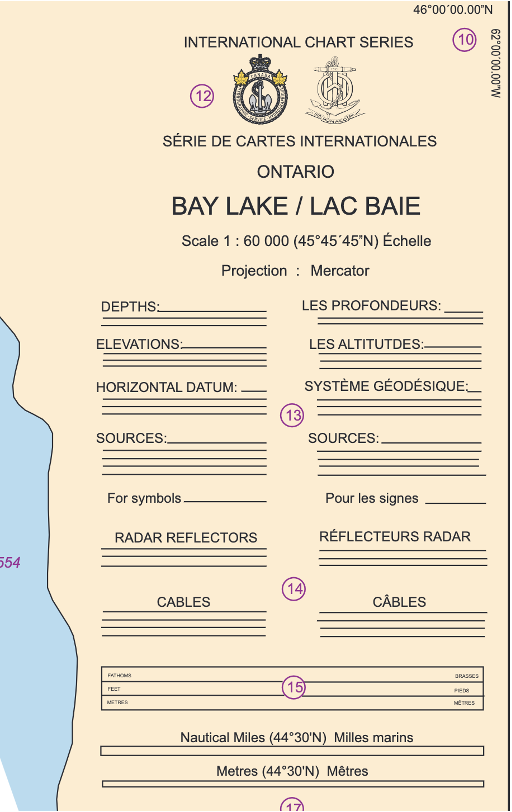

Le bloc titre d’une carte marine contient des informations essentielles. Il précise notamment le nom de la région couverte, l’échelle de la carte, le type de projection utilisé et les références liées au zéro des cartes.

L’échelle est particulièrement importante. Une carte à grande échelle (par exemple 1:60 000) offre un niveau de détail élevé sur une petite zone, tandis qu’une carte à petite échelle (par exemple 1:200 000) couvre une plus grande surface, mais avec moins de détails.

Le bloc titre peut également inclure des informations sur les marées, notamment des tables ou des références pour certains ports.

10 symboles à connaître par cœur

Bien que la Carte #1 contienne un très grand nombre de symboles, certains doivent être connus parfaitement. Parmi ceux-ci figurent les bouées latérales rouges et vertes, les bouées de danger isolé et les bouées cardinales, les roches à fleur d’eau et découvrantes, les sondes de profondeur, les isobathes, les feux et les phares.

La maîtrise de ces symboles constitue un socle minimal permettant d’interpréter une carte marine de manière sécuritaire et efficace.

Conclusion

La Carte #1 est un outil fondamental pour toute personne souhaitant naviguer de manière sécuritaire. Elle permet de décoder le langage des cartes marines et de comprendre les conventions utilisées au Canada et ailleurs dans le monde.

Son apprentissage demande du temps et de la pratique, mais il constitue un investissement indispensable. Une approche progressive, centrée sur les symboles les plus pertinents et les plus complexes, permettra d’en tirer le maximum de bénéfices et d’améliorer significativement la sécurité en navigation.
